Escorpião de alto forno de fumo de alta temperatura

Introdução de escória de alto forno:

A escória é um subproduto do processo de fabricação de ferro em alto forno.e impurezas como o dióxido de silício e o óxido de alumínio no minério de ferro reagem com cal e outras substâncias para formar um material fundido com silicatos e aluminosilicatos como componentes principaisApós o apagamento, torna-se um material granular poroso e solto, que é escória de alto forno, ou escória para abreviar.

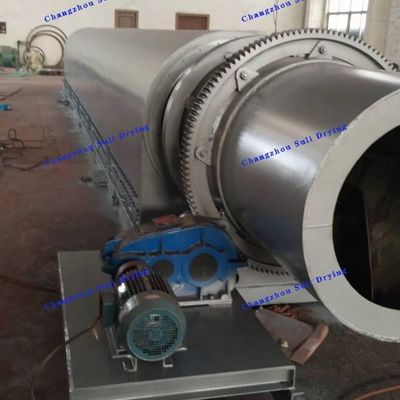

O secador de tambor rotativo, também conhecido como secador de tambor rotativo, é um equipamento de secagem amplamente utilizado em equipamentos de mineração.É dividido em secador rotativo de tambor de transferência de calor direta e secador rotativo de tambor de transferência de calor indireta.
É adequado para secar concentrados magnéticos, pesados e flutuantes de minérios metálicos e não metálicos, argila na indústria de cimento e lodo de carvão na indústria de mineração de carvão.Caracteriza-se por uma elevada produtividade e fácil utilizaçãoO secador de tambor é um cilindro rotativo horizontal, e vários tipos de raspadores com ângulos diferentes são soldados de frente para trás.Diferentes tipos de tijolos refratários são inseridos no corpo do forno rotativo de acordo com as necessidadesUm anel de porta e um raspador em espiral são fornecidos na extremidade de alimentação para evitar o despejo de material.

Estrutura interna:
Para aumentar o bom contacto entre as várias partes do material distribuídas uniformemente na secção transversal do tambor e do meio de secagem, é instalada no tambor uma placa de elevação.Existem vários tipos de placas de elevação:
1- Placa de elevação de elevação: adequada para peças grandes de material ou materiais que se aderem facilmente à parede do tambor.
2. Placa de elevação de quatro grades: adequada para materiais de alta densidade, não quebradiços ou difíceis de dispersar.com um comprimento de 80 mm ou mais, mas não superior a 150 mm,. a superfície de contacto entre o material e o gás quente é maior que a da placa de elevação de elevação,e pode aumentar a taxa de enchimento do material e reduzir a altura de queda do material para reduzir a perda de poeira.
3- Placa de elevação em forma de cruz ou em forma de quadro: adequada para pequenos pedaços de material frágil e de fácil dispersão,para que os materiais possam ser uniformemente dispersos em toda a seção transversal do tambor.
4Placa de elevação de mangas: uma placa de elevação para um secador rotativo de tambor com transferência de calor (ou aquecimento de semidiâmetro).
5. A placa de elevação de grade (em forma de ventoinha) é adequada para materiais com partículas muito finas que são fáceis de causar o vôo de pó. Assim que o material é alimentado, ele se acumula na placa de grade.Quando o cilindro gira, o material é virado e está constantemente em contacto com o gás quente.a possibilidade de o material seco ser transportado pelo gás é reduzida devido à redução da altura do material que cai.
As diferentes formas de placas de elevação acima podem ser distribuídas por todo o cilindro, para permitir que o material seja rapidamente e uniformemente entregue à placa de elevação,Uma placa de guia em espiral também pode ser instalada a 1 ~ 5m da extremidade de alimentação para evitar que o material molhado fique preso e se acumule na parede do cilindroAo mesmo tempo, como o material seco é facilmente levantado e levado pelo gás de escape, não é instalada uma placa de elevação a 1 a 2 m da extremidade de descarga.

Características:
1O secador concebido e produzido com um dispositivo de elevação multi-combinação fez muitas inovações técnicas no sistema do dispositivo de elevação.Adopta um novo dispositivo de elevação multi-combinação para superar o fenômeno do "túnel de vento" do secador tradicional, com elevada eficiência térmica e consumo de carvão reduzido em cerca de 20%.
2É adequado para uma variedade de fornos de combustão: forno de ebulição de alta temperatura, forno de injecção de pó para moagem de carvão e forno de adição manual de carvão.
3As engrenagens de transmissão utilizam engrenagens substituíveis por pinos para substituir as engrenagens tradicionais de aço fundido, economizando custos de investimento e reduzindo muito os custos e o tempo de manutenção.
4O sistema de controlo centralizado pode realizar o controlo e gestão centralizados dos microcomputadores nas grandes empresas.
5A capacidade de produção é maior e pode ser operada continuamente;
6. A estrutura é simples e a operação é conveniente;
7. Poucas falhas e baixos custos de manutenção;
8. Tem uma ampla gama de aplicações e pode ser utilizado para secar materiais granulares.
9A flexibilidade de operação é grande e a produção permite uma grande variedade de flutuações da produção do produto sem afetar a qualidade do produto;
10Fácil de limpar.
